آموزش نصب دوربین مداربسته با استفاده از دستگاه ضبط DVR

نصب و راه اندازی سیستم دوربین مداربسته با دستگاه DVR، فرایندی کلیدی برای تامین امنیت و نظارت بر فضاهای مختلف است. این راهنمای جامع، شما را گام به گام در مسیر نصب دوربین های آنالوگ یا HD آنالوگ و اتصال آن ها به یک دستگاه ضبط تصویر دیجیتال (DVR) همراهی می کند تا بتوانید به سادگی سیستم نظارتی خود را پیکربندی و عملیاتی سازید. با درک دقیق اجزا و مراحل، نه تنها تصاویر را ضبط می کنید، بلکه امکان مشاهده از راه دور و مدیریت کامل سیستم را نیز خواهید داشت. در دنیای امروز، نظارت تصویری نقش حیاتی در حفظ امنیت و آرامش خاطر ایفا می کند. سیستم های مداربسته، از جمله آن هایی که بر پایه دستگاه DVR بنا شده اند، ابزاری قدرتمند برای پایش مستمر محیط های گوناگون از جمله منازل، دفاتر کار، فروشگاه ها و سایر اماکن تجاری و صنعتی به شمار می روند.

یک سیستم مداربسته کارآمد، نه تنها به عنوان یک عامل بازدارنده عمل می کند، بلکه در صورت یادگیری کامل آموزش دوربین مداربسته ،در زمان وقوع حوادث، شواهد بصری ارزشمندی را برای تحلیل و پیگیری فراهم می آورد. دستگاه DVR یا Digital Video Recorder، قلب تپنده این سیستم هاست که وظیفه جمع آوری، پردازش، فشرده سازی و ذخیره سازی تصاویر ارسالی از دوربین ها را بر عهده دارد. انتخاب صحیح و نصب اصولی این دستگاه، به همراه دوربین های متناسب، کابل کشی استاندارد و پیکربندی دقیق نرم افزاری، تضمین کننده عملکرد بهینه و طول عمر بالای سیستم نظارتی شما خواهد بود. این مقاله با تمرکز بر جنبه های عملی و فنی، شما را با صفر تا صد فرآیند نصب یک سیستم دوربین مداربسته مبتنی بر DVR آشنا می سازد. ما به تفصیل درباره تجهیزات مورد نیاز، شناسایی ورودی ها و خروجی های دستگاه، مراحل گام به گام نصب فیزیکی و نرم افزاری، و همچنین نکات مهم در راه اندازی و نگهداری صحبت خواهیم کرد.

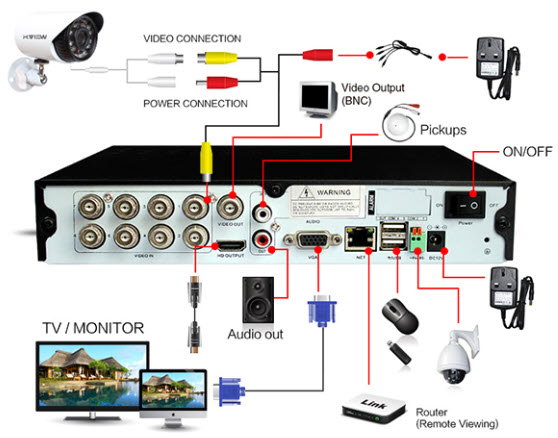

آشنایی با ورودی/خروجی های دستگاه DVR

شناخت پورت ها و درگاه های یک دستگاه DVR، اولین گام برای نصب و راه اندازی صحیح سیستم نظارتی است. هر پورت وظیفه خاصی دارد و اتصال نادرست می تواند منجر به عدم عملکرد یا آسیب به دستگاه شود. در اینجا به بررسی مهم ترین ورودی ها و خروجی های رایج در دستگاه های DVR می پردازیم که در فرآیند سیم کشی و پیکربندی سیستم مداربسته شما نقش اساسی ایفا می کنند. آگاهی از این اتصالات به شما کمک می کند تا کابل کشی را به درستی انجام داده و دستگاه را به سایر تجهیزات متصل کنید. این بخش شامل پورت های ویدیویی، صوتی، شبکه، USB و پورت های خاص برای کنترل و هشدار است.

Video Input (ورودی تصویر): این ورودی ها که معمولاً از نوع BNC مادگی هستند، برای اتصال دوربین های مداربسته آنالوگ یا HD آنالوگ (مانند AHD، HDTVI، HDCVI) به دستگاه DVR استفاده می شوند. تعداد این ورودی ها، بیانگر تعداد کانال های DVR و حداکثر تعداد دوربین هایی است که دستگاه می تواند پشتیبانی کند (برای مثال، DVR چهار کانال، هشت کانال، شانزده کانال و غیره). اطمینان از سازگاری تکنولوژی دوربین با DVR (مثلاً AHD دوربین با AHD DVR) در این مرحله حیاتی است.

Video Output (خروجی تصویر): دستگاه های DVR دارای چندین نوع خروجی تصویر برای اتصال به مانیتور یا تلویزیون هستند.

• خروجی VGA: این پورت برای اتصال به نمایشگرهای کامپیوتر یا تلویزیون هایی با ورودی VGA استفاده می شود و معمولاً از رزولوشن Full HD (1080p) پشتیبانی می کند.
• خروجی HDMI: رایج ترین و باکیفیت ترین خروجی تصویر در DVRهای جدید است. HDMI علاوه بر تصویر با رزولوشن بالا (از Full HD تا 4K در مدل های پیشرفته)، قابلیت انتقال صدا را نیز دارد و اتصال به تلویزیون های هوشمند و مانیتورهای مدرن را فراهم می کند.
• خروجی CVBS (آنالوگ): در DVRهای قدیمی تر یافت می شود و برای اتصال به تلویزیون های آنالوگ با ورودی AV (زرد رنگ) به کار می رود. این خروجی کیفیت تصویر پایین تری دارد و در دستگاه های جدید کمتر دیده می شود.

Audio Input (ورودی صدا): این پورت ها که اغلب از نوع RCA (AV) هستند، برای اتصال میکروفون های خارجی به دستگاه DVR به کار می روند. با استفاده از این ورودی ها، می توانید علاوه بر تصاویر، صدا را نیز از محیط ضبط کرده و همراه با ویدئو ذخیره کنید. تعداد ورودی های صدا معمولاً کمتر از ورودی های تصویر است (مثلاً یک یا چهار ورودی صدا برای یک DVR شانزده کانال).

Audio Output (خروجی صدا): پورت خروجی صدا، معمولاً از نوع RCA (AV)، برای اتصال دستگاه DVR به اسپیکر یا سیستم صوتی به منظور پخش صدای ضبط شده یا صدای زنده از میکروفون های متصل شده استفاده می شود. این قابلیت به شما امکان می دهد که صدای محیط را به صورت بلادرنگ بشنوید یا فایل های صوتی ضبط شده را بازپخش کنید.

LAN Port (پورت شبکه/اترنت): این درگاه RJ45 برای اتصال دستگاه DVR به شبکه محلی (LAN) و اینترنت استفاده می شود. اتصال شبکه امکان دسترسی از راه دور به تصاویر زنده، بازپخش ویدئوهای ضبط شده، و تغییر تنظیمات DVR را از طریق کامپیوتر یا گوشی هوشمند فراهم می کند. همچنین برای به روزرسانی فریمور (Firmware) دستگاه و اتصال DVR به NVR (در صورت پشتیبانی) نیز کاربرد دارد.

USB Ports (پورت های USB): دستگاه های DVR معمولاً دارای یک یا چند پورت USB هستند. کاربردهای اصلی این پورت ها شامل اتصال موس برای کنترل رابط کاربری DVR، اتصال فلش مموری یا هارد اکسترنال برای پشتیبان گیری (Backup) از تصاویر ضبط شده، و در برخی مدل ها، اتصال دانگل Wi-Fi یا 3G/4G برای اتصال بی سیم به شبکه است.

Alarm In/Out (ورودی/خروجی آلارم): همه DVRها این پورت ها را ندارند، اما در مدل های پیشرفته تر، پورت های ورودی آلارم (Alarm In) برای اتصال سنسورهای دزدگیر (مانند سنسور حرکت، سنسور درب/پنجره) به کار می روند. این سنسورها می توانند در صورت تشخیص حادثه، DVR را فعال کرده و عملیات خاصی (مانند شروع ضبط، ارسال ایمیل هشدار، یا فعال کردن آژیر) را آغاز کنند. پورت های خروجی آلارم (Alarm Out) نیز برای اتصال به آژیر، چراغ هشدار یا سایر سیستم های اتوماسیون استفاده می شوند تا در صورت وقوع رویداد خاصی (مثلاً تشخیص حرکت توسط دوربین)، این تجهیزات را فعال کنند.

RS-485 (پورت سریال): این پورت برای کنترل دوربین های گردان (PTZ – Pan, Tilt, Zoom) استفاده می شود. با اتصال کابل دیتا از دوربین PTZ به این پورت، می توانید از طریق رابط کاربری DVR، جهت چرخش، زاویه دید و زوم دوربین را کنترل کنید. این پورت امکان مدیریت چندین دوربین PTZ را از طریق یک کنترلر مرکزی فراهم می آورد.

Power Input (ورودی تغذیه): این پورت برای اتصال آداپتور برق یا کابل تغذیه اصلی دستگاه DVR به منبع برق شهری (معمولاً 220 ولت AC یا 12 ولت DC بسته به مدل) استفاده می شود. تامین برق پایدار و متناسب با نیاز دستگاه، برای عملکرد صحیح و جلوگیری از آسیب های احتمالی ضروری است. معمولاً یک سوئیچ روشن/خاموش نیز در کنار این پورت برای قطع و وصل کردن برق دستگاه وجود دارد.

شناخت دقیق ورودی ها و خروجی های دستگاه DVR، پایه و اساس یک نصب موفق و عیب یابی سریع مشکلات احتمالی در سیستم نظارت تصویری شماست.

آموزش نصب دستگاه DVR

نصب دستگاه DVR فراتر از یک اتصال ساده است؛ این فرآیند شامل آماده سازی، نصب فیزیکی قطعات داخلی، و اتصال به شبکه برق و نمایشگر می شود. قبل از هر اقدامی، اطمینان از وجود تمام تجهیزات مورد نیاز و برنامه ریزی دقیق برای مکان یابی دستگاه و سیم کشی، از اهمیت بالایی برخوردار است. این بخش به شما کمک می کند تا دستگاه DVR خود را به صورت فیزیکی نصب کرده و آماده بهره برداری اولیه کنید. مراحل شامل نصب هارد دیسک، اتصال برق، و آماده سازی برای پیکربندی اولیه است.

تجهیزات مورد نیاز برای نصب DVR: پیش از شروع نصب، اطمینان حاصل کنید که تمامی تجهیزات لازم را در اختیار دارید. این تجهیزات شامل موارد زیر است:

• دستگاه DVR: قلب سیستم نظارتی شما.
• هارد دیسک (HDD): برای ذخیره سازی تصاویر. توصیه می شود از هاردهای مخصوص نظارت تصویری (مانند Western Digital Purple یا Seagate SkyHawk) استفاده کنید که برای کارکرد 24/7 بهینه سازی شده اند.
• آداپتور برق DVR: برای تامین نیروی دستگاه.
• کابل های SATA (برای داده و برق): معمولاً همراه با DVR یا هارد دیسک ارائه می شوند و برای اتصال هارد به برد اصلی DVR به کار می روند.
• موس USB: برای پیمایش در منوها و تنظیمات DVR.
• مانیتور یا تلویزیون: برای مشاهده رابط کاربری و تصاویر (با کابل HDMI یا VGA).
• دوربین های مداربسته: آنالوگ یا HD آنالوگ (AHD, HDTVI, HDCVI) به تعداد کانال های DVR.
• کابل کواکسیال (RG59): برای انتقال تصویر از دوربین به DVR، به همراه فیش های BNC.
• کابل برق دوربین: برای تامین برق دوربین ها.
• منبع تغذیه مرکزی یا آداپتور مجزا برای دوربین ها: (معمولاً 12 ولت DC).
• کابل شبکه (اترنت): برای اتصال DVR به مودم/روتر جهت دسترسی از راه دور.
• ابزار: پیچ گوشتی (معمولاً چهارسو)، کاتر، تستر کابل (اختیاری).

نصب هارد دیسک در DVR: هارد دیسک جزء حیاتی برای ذخیره سازی تصاویر در دستگاه DVR است. مراحل نصب به شرح زیر است:

1. باز کردن قاب DVR: با استفاده از پیچ گوشتی، پیچ های مربوط به قاب بالایی دستگاه DVR را باز کنید و به آرامی قاب را بردارید.
2. قرار دادن هارد دیسک: هارد دیسک را در محل مخصوص خود در داخل DVR قرار دهید. معمولاً چهار سوراخ پیچ در کف DVR وجود دارد که با سوراخ های هارد دیسک منطبق هستند.
3. پیچ کردن هارد دیسک: با استفاده از پیچ های کوچک مخصوص هارد (معمولاً همراه DVR یا هارد ارائه می شوند)، هارد دیسک را به کف DVR محکم کنید تا از لرزش و جابجایی آن جلوگیری شود.
4. اتصال کابل های SATA:
   • کابل داده SATA: یک سر کابل نازک SATA را به پورت SATA روی هارد دیسک و سر دیگر آن را به پورت SATA روی برد اصلی DVR متصل کنید.
   • کابل برق SATA: کابل برق SATA (معمولاً پهن تر و دارای چندین سیم رنگی) را به پورت برق روی هارد دیسک و سر دیگر آن را به کانکتور مربوطه روی برد اصلی DVR متصل کنید.
5. بستن قاب DVR: پس از اطمینان از اتصال محکم هارد دیسک و کابل ها، قاب بالایی DVR را مجدداً در جای خود قرار داده و پیچ ها را محکم کنید.

مکان یابی و آماده سازی DVR: انتخاب مکان مناسب برای DVR بسیار مهم است. DVR باید در مکانی خشک، خنک و دور از نور مستقیم خورشید یا منابع حرارتی قرار گیرد. همچنین، دسترسی به پریز برق و پورت های شبکه نیز باید آسان باشد. برای امنیت بیشتر، قرار دادن DVR در یک محفظه قفل دار یا کمدی که دسترسی به آن محدود است، توصیه می شود. تهویه مناسب برای جلوگیری از داغ شدن بیش از حد دستگاه و هارد دیسک ضروری است.

اتصال برق و نمایشگر: پس از نصب هارد دیسک، نوبت به اتصال دستگاه به برق و نمایشگر می رسد.

1. اتصال آداپتور برق: آداپتور برق DVR را به پورت Power Input در پشت دستگاه متصل کرده و سپس به پریز برق بزنید.
2. اتصال به نمایشگر: با استفاده از یک کابل HDMI یا VGA، پورت خروجی HDMI یا VGA دستگاه DVR را به ورودی متناظر در مانیتور یا تلویزیون خود متصل کنید. از کابل با کیفیت مناسب برای بهترین انتقال تصویر استفاده کنید.
3. اتصال موس: موس USB را به یکی از پورت های USB در پشت یا جلوی دستگاه DVR متصل کنید. این کار برای پیمایش در منوهای DVR و انجام تنظیمات اولیه ضروری است.
4. روشن کردن دستگاه: دکمه پاور (روشن/خاموش) که معمولاً در پشت دستگاه DVR قرار دارد را فشار دهید تا دستگاه روشن شود. پس از بوت شدن، رابط کاربری DVR بر روی نمایشگر ظاهر خواهد شد و از شما خواسته می شود تا تنظیمات اولیه را انجام دهید.

نصب صحیح هارد دیسک و اطمینان از اتصالات برق و نمایشگر، گام های اولیه و حیاتی برای راه اندازی موفقیت آمیز سیستم DVR شماست.

مراحل نصب

پس از آماده سازی دستگاه DVR و نصب هارد دیسک، نوبت به مراحل عملیاتی و سیم کشی سیستم مداربسته می رسد. این بخش، راهنمای گام به گام شما برای اتصال دوربین ها، پیکربندی اولیه DVR، و راه اندازی قابلیت های کلیدی مانند ضبط و دسترسی از راه دور است. دنبال کردن دقیق این مراحل، تضمین می کند که سیستم نظارتی شما به درستی کار کند و نیازهای امنیتی شما را برآورده سازد. از اتصال کابل ها گرفته تا تنظیمات نرم افزاری، هر مرحله با جزئیات توضیح داده می شود تا فرآیند نصب برای شما آسان و قابل فهم باشد.

1. نصب و سیم کشی دوربین ها: پیش از اتصال به DVR، دوربین های مداربسته باید در مکان های از پیش تعیین شده نصب و سیم کشی شوند.

• مکان یابی دوربین: محل نصب دوربین ها را با توجه به زاویه دید مورد نیاز، پوشش دهی مناسب و دسترسی به منبع تغذیه و مسیر کابل کشی تعیین کنید. از نصب دوربین ها در معرض نور مستقیم خورشید یا باران شدید بدون محافظت کافی خودداری کنید.
• سیم کشی کابل کواکسیال (RG59): کابل کواکسیال RG59 را از محل هر دوربین تا دستگاه DVR بکشید. این کابل وظیفه انتقال تصویر را بر عهده دارد. در طول مسیر، کابل ها را با بست یا داکت محکم کنید تا از آسیب دیدگی جلوگیری شود.
• اتصال فیش BNC: در هر دو سر کابل کواکسیال (هم سمت دوربین و هم سمت DVR)، فیش های BNC را نصب کنید. اطمینان حاصل کنید که اتصالات محکم و بدون شل شدگی باشند تا کیفیت تصویر افت نکند.
• سیم کشی کابل برق: کابل برق 12 ولت را از منبع تغذیه (آداپتور یا پاور مرکزی) تا هر دوربین بکشید. در صورت استفاده از کابل های ترکیبی (کواکسیال و برق در یک کابل)، این مرحله ساده تر خواهد بود.
• اتصال برق دوربین: آداپتور یا کابل برق را به ورودی برق دوربین متصل کنید.

2. اتصال دوربین ها به DVR: پس از نصب فیزیکی دوربین ها و آماده سازی کابل ها، آن ها را به دستگاه DVR متصل کنید.

• اتصال کابل تصویر: فیش BNC از سمت هر دوربین را به یکی از ورودی های Video Input (BNC) در پشت دستگاه DVR متصل کنید. به ترتیب کانال ها توجه داشته باشید (مثلاً دوربین 1 به کانال 1، دوربین 2 به کانال 2 و غیره) تا در آینده بتوانید به راحتی دوربین ها را شناسایی کنید.
• اتصال کابل صدا (اختیاری): اگر از میکروفون های خارجی استفاده می کنید، کابل RCA مربوط به میکروفون را به ورودی Audio Input در پشت DVR متصل کنید.

3. پیکربندی اولیه دستگاه DVR: پس از روشن شدن DVR، یک ویزارد راه اندازی اولیه (Setup Wizard) روی مانیتور ظاهر می شود که شما را در تنظیمات اولیه راهنمایی می کند.

• تنظیمات زبان و منطقه: زبان مورد نظر (فارسی یا انگلیسی) و منطقه زمانی (TimeZone) را انتخاب کنید.
• تنظیم رمز عبور: یک رمز عبور قوی برای حساب کاربری admin یا مدیر تنظیم کنید. این مرحله بسیار مهم است تا از دسترسی غیرمجاز به سیستم جلوگیری شود. هرگز از رمزهای عبور پیش فرض استفاده نکنید.
• تنظیم تاریخ و زمان: تاریخ و زمان دقیق را تنظیم کنید. این امر برای ثبت دقیق رویدادها و جستجو در تصاویر ضبط شده حیاتی است.
• فرمت هارد دیسک: سیستم از شما می خواهد که هارد دیسک را فرمت کنید. این مرحله ضروری است تا هارد برای ضبط تصاویر آماده شود. این کار تمام اطلاعات موجود روی هارد را پاک می کند، پس مطمئن شوید که اطلاعات مهمی روی آن نیست.
• تنظیمات شبکه (اختیاری اما توصیه شده):
  • اتصال کابل شبکه: یک سر کابل اترنت را به پورت LAN در پشت DVR و سر دیگر آن را به پورت آزاد مودم/روتر خود متصل کنید.
  • تنظیمات IP: در منوی تنظیمات شبکه DVR، حالت DHCP را فعال کنید تا DVR به صورت خودکار یک آدرس IP از روتر دریافت کند. اگر شبکه شما دارای IP ثابت است، تنظیمات مربوطه را به صورت دستی وارد کنید (IP Address, Subnet Mask, Gateway, DNS).
  • تست اتصال: پس از اعمال تنظیمات، اتصال شبکه را تست کنید تا مطمئن شوید DVR به اینترنت متصل شده است.

4. تنظیمات ضبط و نمایش تصویر: پس از اتمام ویزارد اولیه، می توانید وارد منوی اصلی DVR شوید و تنظیمات پیشرفته تری را اعمال کنید.

• نمایش تصاویر: تصاویر زنده از تمامی دوربین های متصل شده باید روی مانیتور نمایش داده شوند. می توانید با کلیک روی هر کانال، تصویر آن دوربین را به صورت تکی (تمام صفحه) مشاهده کنید.
• تنظیمات کیفیت تصویر: در منوی تنظیمات دوربین، می توانید رزولوشن، نرخ فریم (FPS) و کیفیت فشرده سازی (Bitrate) هر دوربین را تنظیم کنید. تنظیمات بالاتر، کیفیت تصویر بهتر و حجم فایل های ضبط شده بیشتری را به همراه دارد.
• تنظیمات ضبط (Record Schedule):
  • ضبط مداوم (Continuous Recording): DVR به صورت 24 ساعته و 7 روز هفته ضبط می کند.
  • ضبط بر اساس حرکت (Motion Detection Recording): ضبط تنها زمانی فعال می شود که حرکتی در تصویر دوربین تشخیص داده شود. این روش باعث صرفه جویی در فضای هارد دیسک می شود. حساسیت تشخیص حرکت را می توانید تنظیم کنید.
  • ضبط زمان بندی شده (Scheduled Recording): می توانید زمان های خاصی را برای ضبط تنظیم کنید (مثلاً فقط در ساعات کاری یا فقط در شب).

  یک برنامه ضبط مناسب را برای هر دوربین تنظیم و ذخیره کنید.

• تنظیمات بازپخش (Playback): در منوی بازپخش، می توانید تاریخ و زمان مورد نظر را انتخاب کرده و تصاویر ضبط شده را مشاهده کنید. نوار زمانی به شما کمک می کند تا به راحتی به لحظات خاص دسترسی پیدا کنید.

5. راه اندازی دسترسی از راه دور (P2P / Cloud / DDNS): برای مشاهده تصاویر از طریق موبایل یا کامپیوتر از هر مکانی، باید دسترسی از راه دور را فعال کنید.

• P2P (Peer-to-Peer): ساده ترین روش است. در منوی شبکه یا Cloud، گزینه P2P را فعال کنید. یک کد QR یا شماره سریال (UID) به شما داده می شود. نرم افزار موبایل مربوط به DVR (مانند DMSS برای داهوا یا Hik-Connect برای هایک ویژن) را نصب کرده، UID را اسکن یا وارد کنید و دستگاه را به حساب خود اضافه نمایید.
• DDNS (Dynamic DNS): در صورتی که P2P در دسترس نباشد یا نیاز به تنظیمات پیشرفته تر دارید، می توانید از DDNS استفاده کنید. این روش نیاز به پورت فورواردینگ (Port Forwarding) در مودم/روتر شما دارد.

پس از راه اندازی، می توانید با استفاده از اپلیکیشن موبایل یا نرم افزار کامپیوتر، تصاویر زنده را مشاهده کرده و ویدئوهای ضبط شده را بازپخش کنید.

پیکربندی صحیح شبکه و تنظیمات ضبط، کلید بهره برداری کامل از قابلیت های نظارتی و امنیتی دستگاه DVR شماست.

6. نکات تکمیلی و عیب یابی اولیه:

• بررسی سلامت هارد دیسک: پس از فرمت، وضعیت سلامت هارد دیسک را در منوی DVR بررسی کنید تا مطمئن شوید به درستی شناسایی شده و آماده ضبط است.
• به روزرسانی فریمور: در صورت امکان، فریمور دستگاه DVR را به آخرین نسخه موجود به روزرسانی کنید. این کار می تواند عملکرد دستگاه را بهبود بخشیده و مشکلات احتمالی را برطرف کند.
• تست تمامی دوربین ها: مطمئن شوید که تصویر تمامی دوربین ها به درستی نمایش داده می شود و هیچ مشکلی در کابل کشی یا اتصال وجود ندارد.
• مشکل عدم نمایش تصویر: اگر تصویری از دوربینی نمایش داده نمی شود، ابتدا اتصالات کابل BNC و برق آن دوربین را بررسی کنید. مطمئن شوید که فیش ها محکم هستند. سپس تنظیمات کانال مربوطه در DVR را چک کنید. گاهی اوقات، مشکل از کابل یا آداپتور دوربین است.
• امنیت رمز عبور: رمز عبور قوی و پیچیده انتخاب کنید و آن را در جایی امن نگهداری کنید. تغییر منظم رمز عبور نیز توصیه می شود.
• پشتیبان گیری منظم: به صورت دوره ای از تصاویر مهم پشتیبان گیری کنید تا در صورت بروز مشکل برای هارد دیسک، اطلاعات شما از دست نرود.
• تهویه مناسب: مطمئن شوید که DVR در مکانی با تهویه مناسب قرار دارد تا از داغ شدن بیش از حد و کاهش عمر مفید آن جلوگیری شود.

با دنبال کردن این مراحل، شما می توانید یک سیستم دوربین مداربسته با DVR را به طور کامل نصب، پیکربندی و راه اندازی کنید و از مزایای امنیت و نظارت تصویری بهره مند شوید.

سوالات متداول

دوربین مداربسته چگونه به DVR متصل می شود؟

دوربین های مداربسته آنالوگ یا HD آنالوگ از طریق کابل کواکسیال RG59 و فیش های BNC به ورودی های Video Input (BNC) در پشت دستگاه DVR متصل می شوند. هر دوربین به یک کانال ورودی اختصاصی در DVR وصل می گردد تا تصویر آن به درستی منتقل و ضبط شود.

برای نصب DVR به چه کابل هایی نیاز است؟

برای نصب DVR به کابل کواکسیال RG59 برای تصویر دوربین ها، کابل برق 12 ولت برای تغذیه دوربین ها و خود DVR، کابل HDMI یا VGA برای اتصال به مانیتور و کابل شبکه (اترنت) برای اتصال به اینترنت و دسترسی از راه دور نیاز دارید.

چگونه هارد دیسک را در DVR نصب کنیم؟

برای نصب هارد دیسک در DVR، ابتدا قاب دستگاه را باز کرده، هارد را در جای مخصوص خود قرار داده و با پیچ محکم کنید. سپس کابل های داده (SATA) و برق (SATA Power) را از هارد به برد اصلی DVR متصل کرده و در نهایت قاب دستگاه را ببندید. پس از روشن کردن DVR، هارد را فرمت کنید.

اولین مرحله پس از اتصال DVR چیست؟

اولین مرحله پس از اتصال DVR به برق و مانیتور، روشن کردن دستگاه و دنبال کردن ویزارد راه اندازی اولیه است. در این ویزارد باید زبان، منطقه زمانی، رمز عبور مدیر و تاریخ و زمان را تنظیم کرده و هارد دیسک را فرمت کنید تا آماده ضبط تصاویر شود.

چگونه تصاویر دوربین ها را بر روی DVR ضبط کنیم؟

برای ضبط تصاویر بر روی DVR، پس از نصب هارد دیسک و فرمت آن، باید از طریق منوی تنظیمات دستگاه، برنامه ضبط (Record Schedule) را تنظیم کنید. می توانید حالت های ضبط مداوم، ضبط بر اساس تشخیص حرکت یا ضبط زمان بندی شده را برای هر کانال فعال نمایید.
