همه چیز در مورد جک سقفی و کاربردهای آن در ساخت و ساز

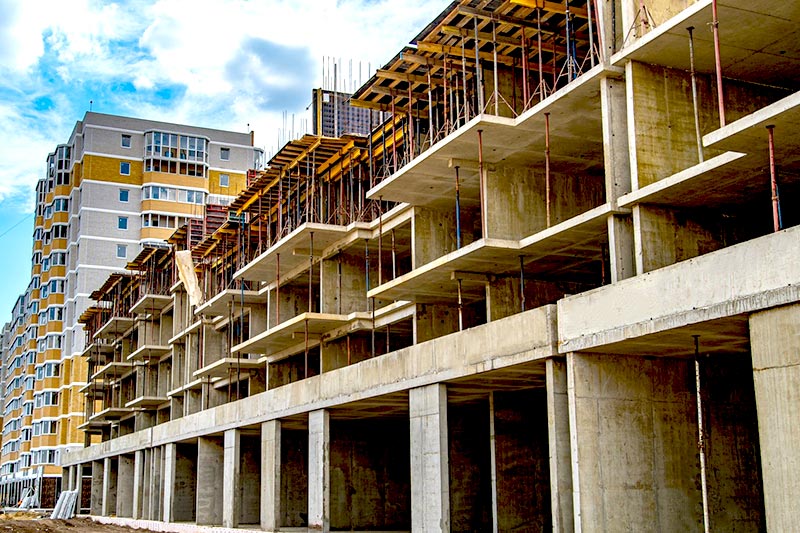

آیا تا به حال هنگام عبور از کنار یک پروژه ساختمانی سازه هایی فلزی و عمودی را دیده‌اید که زیر سقف در حال ساخت قرار گرفته اند و بار ناشی از بتن ریزی سقف را تحمل می کنند؟ این ابزارها همان جک های سقفی هستند که بدون آن‌ها اجرای بسیاری از سازه‌ های بتنی ممکن نبود. اما جک سقفی چیست؟ چرا این قطعه تا این حد در ساخت و ساز اهمیت دارد؟ در این مقاله به زبان ساده و تخصصی به بررسی همه جانبه این وسیله کلیدی در پروژه های عمرانی می‌پردازیم.

جک سقفی چیست؟ تعریف و کارکرد اصلی

جک سقفی ابزاری فلزی و قابل تنظیم است که برای حمایت موقت از قالب های سقفی در زمان بتن ریزی و تا زمان گیرش کامل بتن استفاده می‌شود. این وسیله که از تجهیزات قالب بندی یک سازه به شمار می رود دارای دو بخش اصلی است: لوله بیرونی (ثابت) و لوله داخلی (متحرک) که به‌وسیله پین یا پیچ رزوه‌ای تنظیم می‌شود.

استفاده از جک سقفی در سازه های بتنی باعث ایجاد تکیه گاه مطمئن برای سقف در حال اجرا می‌شود. در واقع این جک ها نیروی وزن بتن تازه و قالب بندی را تحمل کرده و آن را به کف زمین منتقل می‌کنند تا هیچگونه تغییر شکل یا نشست در سقف رخ ندهد.

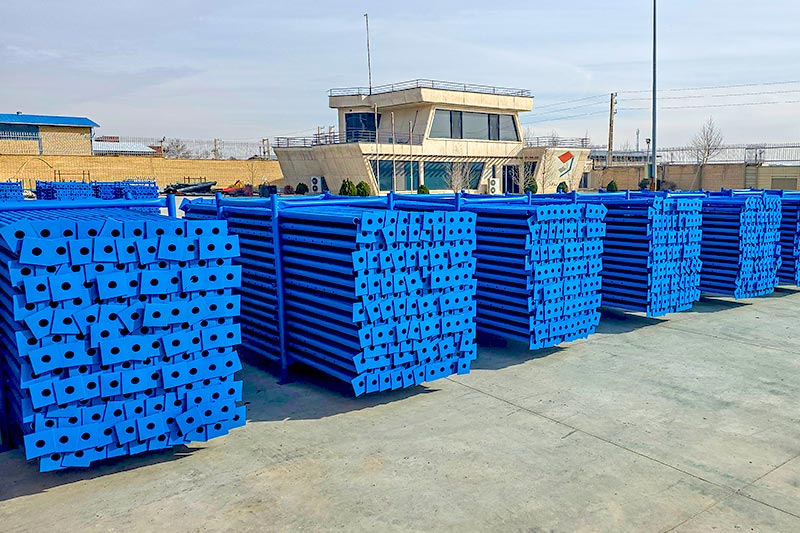

این جک ها معمولاً از جنس فولاد گالوانیزه یا رنگ شده ساخته می‌شوند و در اندازه ها و ظرفیت های مختلف تولید می‌گردند. نوع تنظیم آن‌ها نیز در دو مدل پیچ دار و پینی متداول است.

برای کسب اطلاعات بیشتر درباره کارکرد انواع جک های سقفی و قیمت روز و سفارش خرید جک سقفی اینجا کلیک کنید.

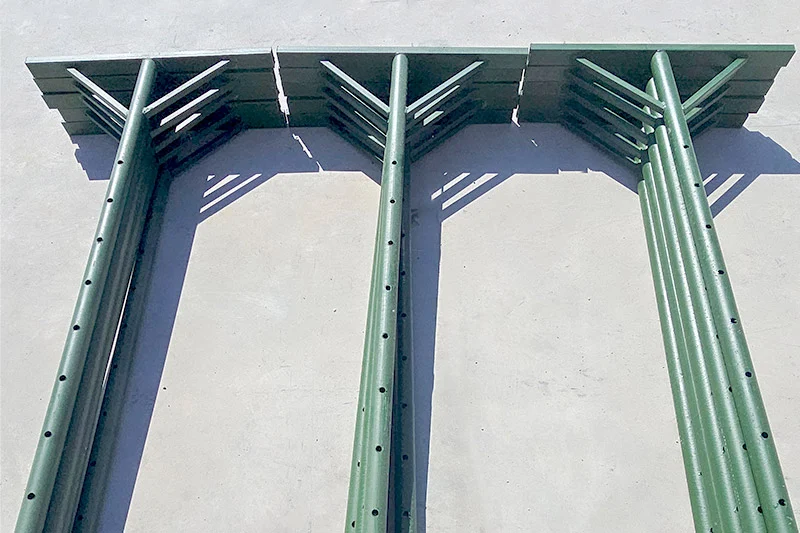

انواع جک سقفی و کاربرد هرکدام

جک های سقفی از نظر نوع تنظیم و طراحی به چند دسته اصلی تقسیم می‌شوند:

• جک ساده (رزوه‌ای): دارای پیچ و مهره برای تنظیم ارتفاع است.
• جک پینی: با استفاده از سوراخ های متوالی و پین فولادی ارتفاع تنظیم می‌شود.
• جک U شکل (عراقی): با سری U شکل برای مهار دقیق تیرچه یا تیرهای افقی استفاده می شود.
• جک T شکل (صلیبی): دارای سری صلیبی به شکل T برای نگهداری تیرهای دوبل است.
• جک سبک و سنگین: بر اساس ظرفیت باربری طراحی و استفاده می شوند.

هرکدام از این جک‌ها در پروژه هایی با نیازهای مختلف استفاده می‌شوند. برای مثال جک سقفی سنگین برای اجرای سقف هایی با دهانه بزرگ و بار زیاد مناسب تر است در حالی‌که جک های سبک در پروژه های مسکونی کاربرد بیشتری دارند.

    «هر سازه‌ای که استواری خود را مدیون سقف آن می‌داند باید به جک سقفی به عنوان ستون پنهان خود اعتماد کند.»

نحوه نصب جک سقفی به زبان ساده

نصب صحیح جک سقفی یکی از عوامل تعیین کننده در ایمنی و کیفیت سازه است. مراحل نصب شامل موارد زیر می‌شود:

1. آماده سازی بستر زمین و ایجاد سطحی صاف محکم و خشک برای قرارگیری جک.
2. قرار دادن پایه جک روی زمین یا تخته زیر جک.
3. قرار دادن سرجک زیر تیر قالب سقف یا چهارچوب افقی.
4. تنظیم ارتفاع با چرخاندن مهره یا جابه‌جایی پین.
5. کنترل تراز بودن جک با استفاده از تراز بنایی.
6. محکم کردن محل اتصال برای جلوگیری از لرزش یا نشست.

در صورت استفاده نادرست یا قرارگیری روی زمین ناپایدار احتمال نشست سقف و حتی فروریختن قالب وجود دارد. رعایت فاصله مناسب بین جک ها نیز ضروری است و معمولاً فاصله استاندارد بین ۸۰ تا ۱۲۰ سانتی متر است.

مزایای استفاده از جک سقفی در پروژه های ساختمانی

استفاده از جک سقفی مزایای زیادی دارد که باعث شده این ابزار به یکی از اجزای جدایی ناپذیر در ساخت و ساز تبدیل شود:

• افزایش ایمنی: تحمل بار سقف به صورت موقت و جلوگیری از ریزش ناگهانی.
• صرفه جویی در زمان: نصب سریع و آسان کاهش مدت زمان قالب بندی.
• استفاده مجدد: جک‌ها قابلیت استفاده در پروژه های متعدد را دارند.
• تنظیم پذیری بالا: انعطاف در ارتفاع برای سقف های با ارتفاع متفاوت.
• کاهش هزینه قالب بندی موقت.

این مزایا باعث شده‌اند که حتی در پروژه های پیچیده مانند سازه های بتنی خاص پل‌ها و پارکینگ های طبقاتی جک سقفی انتخاب اول مهندسان و پیمانکاران باشد.

چالش ها و نکات ایمنی در استفاده از جک سقفی

با وجود تمام مزایای ذکر شده استفاده از جک سقفی بدون رعایت اصول فنی می‌تواند خطرناک باشد. برخی از چالش‌ها و نکات مهم:

• عدم استفاده از پایه مستحکم: باعث نشست یا لغزش جک.
• تنظیم نادرست ارتفاع: می‌تواند باعث ایجاد شیب یا ناترازی در سقف شود.
• استفاده از جک های فرسوده: کاهش مقاومت و احتمال شکست.
• عدم رعایت فاصله استاندارد بین جک‌ها.
• بی‌توجهی به بار مجاز هر جک.

رعایت دستورالعمل های فنی استفاده از تجهیزات با کیفیت و بازبینی منظم جک‌ها در طول پروژه می‌تواند از بروز حوادث ناگوار جلوگیری کند.

مقایسه جک سقفی با سایر روش های نگهداری سقف

ویژگی	جک سقفی	چهارچوب فلزی	چوب مهاربند
نصب آسان	✅ بله	❌ نسبتاً دشوار	❌ پیچیده
تنظیم ارتفاع	✅ دارد	✅ محدود	❌ ندارد
ایمنی بالا	✅ بله	✅ بله	❌ کم
امکان استفاده مجدد	✅ بالا	✅ متوسط	❌ کم
هزینه کلی	متوسط	بالا	پایین ولی پرریسک

همانطور که مشاهده می‌کنید جک سقفی با فراهم کردن ترکیبی از ایمنی انعطاف پذیری و صرفه اقتصادی انتخابی هوشمندانه در پروژه های امروزی است.

جک سقفی یکی از اصلی ترین ارکان موقت در اجرای سقف های بتنی است. شناخت درست از اینکه جک سقفی چیست و چگونگی استفاده صحیح از آن نه تنها به کیفیت اجرای سقف کمک می‌کند بلکه در حفظ ایمنی کارگاه و کاهش هزینه های اجرایی نیز تأثیر مستقیم دارد. انتخاب نوع مناسب جک رعایت فاصله استاندارد و نصب اصولی آن می‌تواند عمر سازه را افزایش داده و از وقوع حوادث ناگوار جلوگیری کند.

منبع: https://tanhapoulad.com/

سوالات متداول

۱. جک سقفی چیست و چه کاربردی دارد؟

جک سقفی وسیله‌ای فلزی و تنظیم پذیر است که برای نگهداری قالب سقف هنگام بتن ریزی و تا زمان گیرش بتن مورد استفاده قرار می‌گیرد.

۲. آیا جک سقفی قابل استفاده مجدد است؟

بله. در صورت نگهداری صحیح و عدم آسیب دیدگی جک سقفی در پروژه های متعدد قابل استفاده مجدد می‌باشد.

۳. چه عواملی در انتخاب نوع جک سقفی موثر هستند؟

ارتفاع سقف وزن بتن نوع قالب شرایط زمین و نوع پروژه از مهمترین عوامل در انتخاب نوع جک سقفی هستند.
