انواع و کاربردهای کابل زره دار
با مطالعه این مقاله، به یک متخصص در شناخت، انتخاب و کاربرد کابل های زره دار تبدیل شوید و از هزینه های اضافی و خطرات احتمالی جلوگیری کنید.
در دنیای پرچالش صنعت و تاسیسات، جایی که ایمنی و پایداری حرف اول را می زند، انتخاب تجهیزات مناسب حیاتی است. کابل های زره دار، قهرمانان گمنام این میدان، با ساختار مستحکم و قابلیت های محافظتی بی نظیرشان، تضمین کننده انتقال ایمن و بی وقفه انرژی و اطلاعات هستند. اما کابل زره دار دقیقاً چیست؟ چرا در برخی محیط ها استفاده از آن ضروری است؟ و چگونه می توان بهترین نوع آن را برای نیازهای خاص خود انتخاب کرد؟ این مقاله راهنمای جامع شماست تا با تمام ابعاد کابل های آرموردار آشنا شوید و تصمیمی آگاهانه بگیرید. از ساختمان داخلی این کابل ها گرفته تا انواع زره، کاربردهای گسترده و نکات کلیدی برای خرید، همه و همه را در ادامه خواهید آموخت.
• کابل زره دار، محافظت مکانیکی بی نظیری ارائه می دهد. • انتخاب زره مناسب، عمر کابل را افزایش می دهد. • استانداردهای بین المللی برای ایمنی ضروری است.
🔍 کابل زره دار چیست و چرا به آن نیاز داریم؟
کابل زره دار، که گاهی با نام های کابل آرموردار یا کابل مسلح نیز شناخته می شود، نوع خاصی از کابل الکتریکی است که با یک لایه محافظ خارجی، معروف به «زره»، تقویت شده است. این زره که معمولاً از فلزاتی مانند فولاد یا آلومینیوم ساخته می شود، نقش حیاتی در محافظت از هادی ها و عایق داخلی کابل در برابر طیف وسیعی از آسیب های فیزیکی، مکانیکی و محیطی ایفا می کند. هدف اصلی از تعبیه این لایه محافظتی، افزایش قابل توجه طول عمر کابل، بهبود عملکرد پایدار آن و ارتقاء سطح ایمنی در محیط های عملیاتی است. این ویژگی متمایز، کابل زره دار را از کابل های معمولی بدون زره متمایز می سازد و آن را به یک راهکار مطمئن برای انتقال انرژی و سیگنال در شرایط دشوار تبدیل می کند.
تفاوت ساختاری کابل آرموردار با کابل های معمولی
کابل های معمولی تنها دارای هادی، عایق و یک غلاف بیرونی ساده هستند که مقاومت محدودی در برابر ضربه و فشار دارند. اما کابل های زره دار با افزودن لایه زره بین غلاف داخلی و خارجی، یک سپر مکانیکی قدرتمند ایجاد می کنند. این تفاوت اساسی، آن ها را برای استفاده در محیط هایی که کابل های استاندارد به سرعت دچار خرابی می شوند یا خطرات ایمنی ایجاد می کنند، به یک ضرورت مهندسی تبدیل کرده است. زره نه تنها یک ویژگی فیزیکی افزوده است، بلکه ارزش اصلی این کابل ها را در قابلیت اطمینان بالاتر، کاهش خطرات احتمالی و تداوم عملیاتی در محیط های صنعتی و پرخطر تعریف می کند. این امر به نوبه خود منجر به کاهش هزینه های نگهداری و بهبود بهره وری کلی سیستم می شود.
مزایای کلیدی (مقاومت مکانیکی، ضد جوندگی، طول عمر)
|
🛡️
مقاومت مکانیکی بالا تحمل ضربه، فشار و سایش. |
🐭
محافظت در برابر جوندگان ایده آل برای تاسیسات زیرزمینی. |
⏳
افزایش طول عمر کابل کاهش نیاز به تعمیرات و تعویض. |

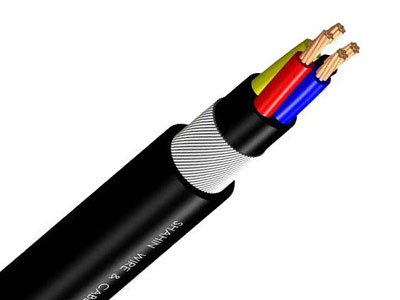

📘 اجزای تشکیل دهنده کابل زره دار (آناتومی کابل)
کابل زره دار از چندین لایه مجزا تشکیل شده است که هر یک وظیفه خاصی را بر عهده دارند و در کنار هم، عملکرد و محافظت جامع کابل را تضمین می کنند. درک این اجزا برای شناخت قابلیت ها و محدودیت های این کابل ها ضروری است.
هادی (مس و آلومینیوم)
هادی، اصلی ترین بخش هر کابل، وظیفه هدایت جریان الکتریکی را بر عهده دارد. این جزء حیاتی معمولاً از مس (Copper) یا آلومینیوم (Aluminum) ساخته می شود. هادی های مسی به دلیل رسانایی الکتریکی بالاتر و نیاز به سطح مقطع کوچکتر برای انتقال جریان مشابه، در بسیاری از صنایع و کاربردهای فشار ضعیف پرکاربردتر هستند. در مقابل، کابل های آلومینیومی به دلیل قیمت پایین تر، به ویژه در سطح مقطع های بالاتر از 50 میلی متر مربع، مورد توجه قرار می گیرند و در خطوط هوایی با تقویت فولادی (مانند کابل ACSR) نیز کاربرد دارند. انتخاب بین مس و آلومینیوم یک تصمیم مهندسی است که بین عملکرد الکتریکی و ملاحظات اقتصادی تعادل برقرار می کند؛ در حالی که مس برتری فنی دارد، آلومینیوم راهکاری مقرون به صرفه تر برای ظرفیت های بالا ارائه می دهد.
عایق (XLPE و PVC)
لایه عایق، هادی های کابل را از یکدیگر و از محیط خارجی جدا می کند تا از نشت جریان الکتریکی، اتصال کوتاه و خطرات برق گرفتگی جلوگیری شود. مواد رایج برای عایق شامل پلی وینیل کلراید (PVC) و پلی اتیلن کراس لینک (XLPE) هستند. در حالی که PVC به دلیل انعطاف پذیری و قیمت مناسب، کاربرد گسترده ای در کابل های فشار ضعیف دارد، XLPE نیز به دلیل مقاومت عایقی بالاتر، تحمل دمایی بیشتر و مقاومت شیمیایی بهتر، علاوه بر کابل های فشار متوسط و قوی، در کابل های فشار ضعیف نیز مورد استفاده قرار می گیرد. این ویژگی ها به کابل اجازه می دهند تا در شرایط سخت تر و با ولتاژهای بالاتر به صورت ایمن عمل کند. انتخاب نوع عایق مستقیماً بر میزان ولتاژ قابل تحمل، مقاومت حرارتی و شیمیایی کابل تأثیر می گذارد.
لایه آرمور (وظیفه و متریال)
زره، لایه محافظ مکانیکی اصلی کابل زره دار است که ویژگی متمایزکننده آن محسوب می شود. این لایه معمولاً از فولاد (مانند سیم فولادی گالوانیزه) یا آلومینیوم ساخته می شود. وظیفه اصلی زره، محافظت از کابل در برابر ضربه، فشار، سایش، کشش و حتی آسیب جوندگان است. زره یک راهکار حفاظتی چند منظوره ارائه می دهد که مقاومت فیزیکی تضمین می کند.
غلاف بیرونی (محافظت محیطی)
غلاف بیرونی یا ژاکت، بیرونی ترین لایه کابل زره دار است که به عنوان اولین خط دفاعی در برابر عوامل محیطی عمل می کند. این لایه معمولاً از PVC یا ترکیبات مشابه ساخته می شود. این لایه نه تنها به دوام و طول عمر کابل کمک می کند، بلکه محل چاپ اطلاعات مهمی مانند نام شرکت سازنده، علائم تجاری، استانداردها و متراژ کابل است که برای شناسایی و مدیریت محصول حیاتی است.

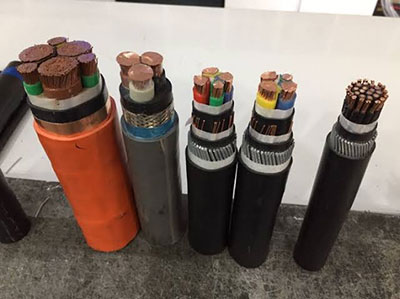

⚙️ دسته بندی انواع کابل زره دار بر اساس نوع آرمور
نوع زره به کار رفته در کابل های مسلح، تأثیر مستقیمی بر میزان مقاومت مکانیکی و کاربردهای آن دارد. سه نوع اصلی آرمور در کابل های زره دار عبارتند از نواری، سیمی و فلت.
کابل زره دار نواری (Steel Tape Armour – STA)
این نوع آرمور از نوارهای تخت فولادی یا آلومینیومی تشکیل شده که به صورت مارپیچی یا طولی دور کابل پیچیده می شوند. آرمور نواری معمولاً در کابل های چند رشته ای با فشار ضعیف استفاده می شود و مقاومت متوسطی در برابر ضربات مکانیکی ایجاد می کند. بیشتر در محیط های داخلی یا کابل کشی داخل کانال های زیرزمینی یا دیواری استفاده می شود که در آن فشار مکانیکی شدید وجود ندارد. این نوع آرمور نسبتاً اقتصادی و سبک تر از نوع سیمی است و برای محافظت در برابر آسیب های فشاری و جوندگان مناسب است.
کابل زره دار سیمی (Steel Wire Armour – SWA)
این نوع آرمور از سیم های فولادی یا آلومینیومی گرد تشکیل شده که به صورت مارپیچی روی غلاف کابل پیچیده می شوند. آرمور سیمی استحکام مکانیکی بسیار بالاتری نسبت به آرمور نواری دارد و برای کابل هایی که در مسیرهای سخت یا به صورت دفن مستقیم در زمین استفاده می شوند، بسیار مناسب است. آرمور مفتولی یکی از پرکاربردترین آرمورها در کابل های برق صنعتی و توزیع فشار ضعیف و متوسط است. به دلیل ماهیت رسانای آن، معمولاً در کابل های چند رشته ای به کار می رود و در برابر کشش، ضربه و فشار مقاومت فوق العاده ای از خود نشان می دهد.
کابل زره دار فلت
این نوع آرمورها نوارهای فلزی تخت و صاف دارد که برای ایجاد یک لایه محافظ روی کابل ها استفاده می شوند و از جنس فولاد گالوانیزه یا آلومینیوم هستند. کابل های زره دار فلت کمتر رایج هستند و بیشتر در کاربردهای خاصی که نیاز به کابل های تخت با محافظت مکانیکی دارند، مورد استفاده قرار می گیرند. این نوع زره نیز مقاومت خوبی در برابر له شدگی و سایش فراهم می کند.
🏷️ کاربردهای صنعتی و محیطی کابل های مسلح
کابل های زره دار به دلیل ساختار مستحکم و قابلیت های محافظتی منحصر به فرد خود، در طیف وسیعی از صنایع و محیط ها کاربرد دارند. این کاربردها فراتر از انتقال ساده برق بوده و شامل حفاظت از زیرساخت های حیاتی در شرایط دشوار می شود.
تاسیسات زیرزمینی و دفن مستقیم
یکی از مهم ترین کاربردهای کابل زره دار، قابلیت دفن مستقیم در زیر خاک، داخل کانال ها، لوله ها یا داکت های برق است. زره کابل از آن در برابر نفوذ رطوبت، آسیب جوندگان، حفاری های تصادفی و فشارهای وارده از عبور وسایل نقلیه سنگین محافظت می کند. این ویژگی، کابل های زره دار را به گزینه ای ارجح برای پروژه های زیربنایی شهری و روستایی تبدیل می کند، زیرا امکان ایجاد زیرساخت های قوی و پایدار را بدون نیاز به سیستم های گران قیمت لوله کشی و کانال کشی اضافی فراهم می آورد. این قابلیت نصب مستقیم، نه تنها هزینه ها را کاهش می دهد، بلکه فرآیند نصب را نیز ساده تر کرده و طول عمر خطوط دفن شده را به میزان قابل توجهی افزایش می دهد.
محیط های صنعتی و کارخانجات سنگین
کابل های زره دار به دلیل مقاومت بی نظیر در برابر آسیب های مکانیکی، در محیط های صنعتی سنگین مانند کارخانه ها، کارگاه ها، نیروگاه ها و مجتمع های تولیدی که ماشین آلات و تجهیزات سنگین وجود دارند، کاربرد گسترده ای دارند. این کابل ها به طور مؤثر در برابر فشار، سایش، ضربه و له شدگی ناشی از فعالیت های صنعتی مقاومت می کنند. این قابلیت مقاومت، نه تنها از خرابی کابل ها جلوگیری می کند، بلکه تداوم عملیات و ایمنی کارکنان را در این محیط های پرخطر تضمین می نماید. توانایی کابل های زره دار در تحمل این تنش ها، آن ها را به عنصری حیاتی برای حفظ زمان کارکرد صنعتی و جلوگیری از خسارات پرهزینه تبدیل کرده است.
سیستم های توزیع برق فشار متوسط و ضعیف
کابل های زره دار در سیستم های توزیع برق، از فشار ضعیف تا فشار متوسط و قوی، نقشی محوری ایفا می کنند. این کابل ها برای تأمین انرژی اصلی به خانه ها، سازه های بیرونی، انبارها و شبکه های توزیع مشترکین استفاده می شوند. حضور گسترده این کابل ها در شبکه های توزیع برق، به دلیل قابلیت اطمینان بالا و نیاز کمتر به تعمیر و نگهداری، به پایداری و امنیت تامین برق کمک شایانی می کند. آن ها به عنوان ستون فقرات زیرساخت های برقی در مناطق شهری و روستایی عمل می کنند.
🛠️ راهنمای انتخاب و خرید کابل زره دار
انتخاب کابل زره دار مناسب نیازمند در نظر گرفتن چندین فاکتور مهم است. یک انتخاب اشتباه می تواند منجر به هزینه های گزاف، خرابی سیستم و حتی خطرات جانی شود. در این بخش به شما کمک می کنیم تا با دیدی بازتر، بهترین گزینه را برای پروژه خود انتخاب کنید.
چک لیست فنی قبل از سفارش
|
1️⃣
ولتاژ و جریانتعیین ولتاژ و شدت جریان مورد نیاز. |
2️⃣
محیط نصبداخلی، خارجی، زیرزمینی، صنعتی. |
3️⃣
نوع زرهنواری، سیمی، فلت بر اساس نیاز مکانیکی. |
4️⃣
جنس عایق و غلافXLPE یا PVC بر اساس دما و مقاومت شیمیایی. |
علاوه بر موارد فوق، باید به تعداد رشته ها، سطح مقطع هادی، و مقاومت کابل در برابر آتش (در صورت نیاز) نیز توجه شود. مشورت با کارشناسان فنی در این زمینه می تواند از بروز خطاهای پرهزینه جلوگیری کند.
استانداردهای ملی و بین المللی (IEC)
رعایت استانداردها در تولید و نصب کابل های زره دار از اهمیت بالایی برخوردار است. استانداردهای بین المللی مانند IEC 60502-1 برای کابل های برق فشار ضعیف و IEC 60502-2 برای کابل های فشار متوسط، مشخصات فنی و تست های لازم را تعیین می کنند. در ایران نیز استانداردهای ملی ISIRI (موسسه استاندارد و تحقیقات صنعتی ایران) وجود دارد که باید رعایت شوند. اطمینان از اینکه کابل خریداری شده دارای گواهینامه های استاندارد معتبر است، تضمینی برای کیفیت، ایمنی و عملکرد بلندمدت آن خواهد بود.
همیشه گواهی نامه ها و نتایج تست های مربوط به مقاومت مکانیکی و الکتریکی کابل را از تولیدکننده یا تامین کننده درخواست کنید.
استفاده از کابل های زره دار بی کیفیت یا غیراستاندارد می تواند منجر به اتصال کوتاه، آتش سوزی و آسیب های جدی به تجهیزات و افراد شود. به هیچ عنوان کیفیت را فدای قیمت نکنید.
❓ سوالات متداول درباره کابل زره دار
❓ آیا می توان از کابل های زره دار در محیط های مرطوب و غوطه ور استفاده کرد؟
بله، بسیاری از کابل های زره دار با غلاف های بیرونی مقاوم در برابر آب و رطوبت طراحی شده اند و می توانند در محیط های مرطوب یا حتی غوطه ور (مانند زیر آب) استفاده شوند، البته به شرطی که مشخصات فنی کابل این قابلیت را تایید کند.
❓ تفاوت اصلی بین آرمور نواری و سیمی در چیست و کدام یک برای مسیرهای طولانی مناسب تر است؟
آرمور سیمی مقاومت کششی بسیار بالاتری دارد و برای مسیرهایی که کابل تحت کشش قرار می گیرد (مانند دفن مستقیم در زمین یا نصب عمودی) مناسب تر است. آرمور نواری بیشتر در برابر فشار و ضربه مقاومت می کند.
❓ آیا لایه زره کابل می تواند به عنوان سیستم ارتینگ (Earthing) استفاده شود؟
در برخی موارد و تحت استانداردهای خاص، لایه زره می تواند به عنوان هادی حفاظتی یا ارتینگ مورد استفاده قرار گیرد. اما این امر باید توسط مهندس برق تایید شده و مطابق با مقررات ایمنی محلی باشد.
❓ طول عمر مفید کابل های زره دار در شرایط محیطی سخت چقدر است؟
طول عمر کابل های زره دار به عوامل متعددی از جمله کیفیت مواد، شرایط نصب، دما، رطوبت و نوع محیط بستگی دارد. با این حال، به دلیل محافظت مکانیکی بالا، این کابل ها معمولاً طول عمر بسیار بیشتری نسبت به کابل های معمولی دارند و می توانند تا 30 سال یا بیشتر نیز دوام بیاورند.
❓ چگونه می توان اصالت و کیفیت لایه آرمور را هنگام خرید تشخیص داد؟
برای تشخیص اصالت و کیفیت، به گواهینامه های استاندارد ملی و بین المللی، مشخصات فنی ارائه شده توسط سازنده، و اعتبار برند توجه کنید. همچنین بررسی ظاهری کابل برای عدم وجود آسیب فیزیکی و یکنواختی زره مهم است.
📌 جمع بندی
در این مقاله به بررسی جامع کابل های زره دار، از تعریف و ساختار داخلی گرفته تا انواع زره و کاربردهای گسترده آنها پرداختیم. کابل های زره دار با فراهم آوردن محافظت مکانیکی بی نظیر، نقش حیاتی در حفظ ایمنی، پایداری و طول عمر تاسیسات الکتریکی ایفا می کنند. انتخاب صحیح این کابل ها بر اساس نیازهای پروژه، محیط نصب و استانداردهای مربوطه، ضامن عملکرد بهینه و کاهش هزینه های احتمالی در بلندمدت خواهد بود. با درک کامل این اطلاعات، شما اکنون می توانید تصمیمی آگاهانه برای تامین نیازهای برقی خود بگیرید.
